室外熱力管道一般采用哪種補償器

熱力管道的補償方式有兩種：自然補償和補償器補償。補償器廠家

1、自然補償  自然補償就是利用管道本身自然彎曲所具有的彈性，來吸收管道的熱變形。管道彈性，是指管道在應力作用下產生彈性變形，幾何形狀發生改變，應力消失后，又能恢復原狀的能力。實踐證明，當彎管角度大于30°時，能用作自然補償，管子彎曲角度小于30°時，不能用作自然補償。自然補償?shù)墓艿篱L度一般為15～25m，彎曲應力бbw不應超過80MPa。管道工程中常用的自然補償有：L型補償和Z型補償。

2、補償器補償   熱力管道自然補償不能滿足，應在管路上加設補償器來補償管道的熱變形量。補償器是設置在管道上吸收管道熱脹冷縮和其他位移的元件。常用的補償器有方形補償器、波紋管補償器、套筒補償器。

（1）方形補償器。方形補償器是采用專門加工成U型的連續彎管來吸收管道熱變形的元件。這種補償器是利用彎管的彈性來吸收管道的熱變形，從其工作原理看，方形補償器補償屬于管道彈性熱補償。

方形補償器的優點是：制作簡單，安裝方便，熱補償量大工作   ，一般不需要維修；缺點是：外形尺寸大，安裝占用空間大，不太美觀。

（2）波紋管補償器。波紋管補償器又稱波紋管膨脹節，由一個或幾個波紋管及結構件組成，用來吸收由于熱脹冷縮等原因引起的管道或設備尺寸變化的裝置。  波紋管補償器具有結構緊湊、承壓能力高、工作性能好，配管簡單、   、維修方便等優點。軸向波紋管補償器能吸收軸向位移，按其承壓方式可分為內壓式和外壓式；橫向補償器可沿補償器的徑向變形，通常安裝在管道中的橫管段上，以吸收軸向位移管道熱伸長角補償器是利用波紋管的平角來吸收扁管系統上一個或多個方向的側向位移。需要成對或三套安裝。波紋管補償器的主要優點是占地面積小，無需維護，介質流動阻力小。但氯離子腐蝕嚴重，對水處理要求較高。

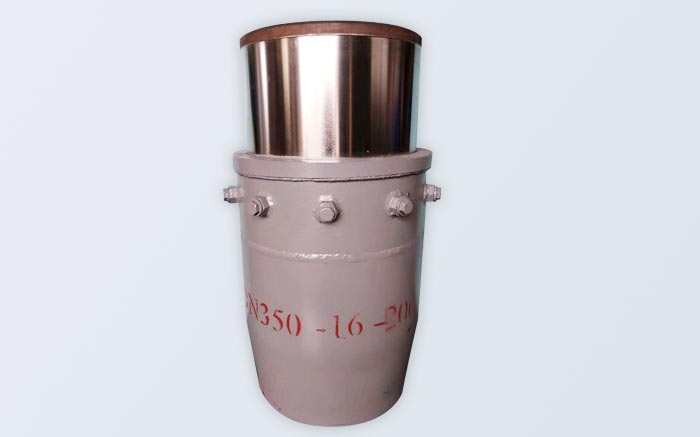

（3）套筒式補償器。套筒式補償器又稱填料式補償器，它由套管、插管和密封填料等三部分組成，它是靠插管和套管的相對運動來補償管道的熱變形量的。按套筒的結構分為單向套筒和雙向套筒，按連接方式的不同分為法蘭連接和焊接。  套筒式補償器結構簡單、緊湊、補償能力大，占地面積小，施工安裝簡便，這種補償器的軸向推力大，易滲漏，需經常維修和   換填料；當管道稍有徑向位移和角向位移時，易造成套筒被卡住現象，故使用單向套筒式補償器，應安裝在固定支架附近，雙向套筒式補償器應安裝在兩固定支架中部，并應在補償器前后設置導向支架

充分利用管道的轉角等進行自然補償。

采用彎管補償器或軸向波紋管補償器時，應考慮安裝時的冷緊。

采用套筒補償器時，應計算各種安裝溫度下的安裝長度。

采用波紋管軸向補償器時，管道上應安裝防止波紋管失穩的導向支座。當采用套筒補償器、球形補償器、波紋管補償器，補償管道過長時，亦應在適當?shù)攸c設導向支座。

采用球形補償器、鉸接波紋管補償器，且補償管道較長時，宜采取減小管道摩擦力的措施。

當一條管道直接敷設于另一條管道之上時，應考慮兩管道在運行狀態下熱位移不同的影響。

直接敷設管道，宜采用無補償敷設方式。

管道熱膨脹長度應進行計算。
